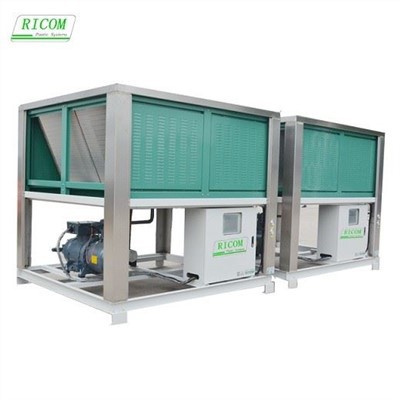

Õhkjahutusega tööstuslik veejahuti

　　Tööstuslik jahuti on omamoodi jahuti, mille saab jagada õhkjahutusega tööstuslikuks veejahutiks ja vesijahutusega tööstuslikuks jahutiks. See on vesijahutusseade, mis suudab tagada püsiva temperatuuri, püsiva voolu ja püsiva rõhu. Põhimõte on süstida teatud kogus vett masina sisemisse veepaaki, jahutada vesi läbi jahuti jahutussüsteemi ja seejärel süstida madala temperatuuriga külmunud vesi seadmesse, mida tuleb jahutada sees oleva veepumbaga. masin ja jahutatud vesi eemaldavad masina seest soojuse. Kõrge temperatuuriga kuum vesi suunatakse uuesti jahutamiseks veepaaki, et tsirkuleerida ja vahetada jahutust, et saavutada seadme jahutamise efekt.

　　Külmutustehnoloogia

　　Tööstuslikud jahutid on tavaliselt komplekteeritud suletud ahelaga süsteemid, sealhulgas kuuma ja külma vee seadmed, kondensaator- ja tsirkulatsioonipumbad, paisuventiilid, vooluta sulgejad, sisemised külmaveepaagid ja temperatuuri kontrolljaamad. Sisemine veepaak aitab hoida külma vee temperatuuri ja vältida temperatuuri hüppeid. Suletud ahelaga tööstuslikud jahutid tsirkuleerivad vett konstantsel temperatuuril ja rõhul, et suurendada jahutusseadmete ja instrumentide puhastusvahendite või puhta vee stabiilsust ja korratavust. Veevoolu jahutamine rakendub kasutusnurgale ja tagasi.

Kui sissetuleva ja väljuva vee temperatuuride vahe on suur, kasutatakse külma vee hoidmiseks suurt välist paaki. Sel juhul ei kasutata jahutusvett otse jahutist, vaid see toimib sügaval paagi välisküljel omamoodi temperatuuripuhvrina. Külma veepaak on palju suurem kui sisemine veepaak. Külma vett rakendatakse välisest kütusepaagist Programmist ja tagasivoolu kuuma vett rakendusest saab jälgida välise kütusepaagi, mitte seadmega.

Üks tööstuslike jahutite uusarendusi on õhkjahutusega jahutuse kasutamine jahutusvee asemel. Sellisel juhul ei jahutata kondensaatorit kuuma õhuga külmutusagensiga, vaid seda kasutatakse jahutustornist tuleva jahutusveega. See areng võimaldab üle 15% ja võimaldab kondensaatorite ja ventilaatorite puhul pinnavee väikese pindala tõttu oluliselt vähendada jahutite energiavajadust. Lisaks väheneb müratase tunduvalt seal, kus ventilaator lubab.

Enamik tööstuslikke jahutiid kasutab jahutamiseks jahutuskeskkonda, kuid mõned toetuvad lihtsatele tehnoloogiatele, nagu õhk või vesi, mis hõlmavad temperatuuri reguleerimiseks jahutusspiraalide voolu. Vesi on külmutusprotsessides kõige sagedamini kasutatav jahutusvedelik, kuigi sageli kasutatakse jahutussegusid (peamiselt vett koos jahutusvedeliku lisanditega, et suurendada soojuse hajumist).

　　Koosseis

　　Tööstuslik jahutussüsteem töötab kolme omavahel ühendatud süsteemi kaudu: külmutusagensi tsirkulatsioonisüsteem, veeringlussüsteem ja elektriline automaatjuhtimissüsteem.

Jahutustsükkel

Aurustis olev vedel külmutusagens neelab vees oleva soojuse ja hakkab aurustuma. Lõpuks tekib külmutusagensi ja vee vahel teatud temperatuuride vahe ning ka vedel külmutusagens aurustub täielikult gaasilisse olekusse, mis seejärel imetakse sisse ja kompressoriga kokku surutakse (rõhk ja temperatuur tõusevad), gaasiline külmutusagens eraldab soojust. läbi kondensaatori (õhkjahutusega/vesijahutusega) ja kondenseerub vedelikuks. Pärast paisuventiili (või kapillaari) drosseldamist muutub see madala temperatuuri ja madala rõhuga külmutusagensiks ning siseneb aurustisse, et lõpetada külmutusagensi tsükli protsess.

Vee tsükkel

Veepump vastutab vee pumpamise eest veepaagist seadmetesse, mida kasutaja vajab jahutamiseks. Jahutatud vesi võtab soojuse ära ja seejärel temperatuur tõuseb ning läheb seejärel tagasi jahutatud veepaaki.

Elektriline juhtimine

Sealhulgas toiteallika osa ja automaatjuhtimisosa.

Toiteallika osa varustab kontaktorite kaudu toidet kompressoritele, ventilaatoritele, veepumpadele jne.

Automaatjuhtimise osa sisaldab termostaati, rõhukaitset, viivitusseadet, releed, ülekoormuskaitset ja muid faase.

Omavaheline kombinatsioon saavutab automaatse käivitamise ja seiskamise funktsioonid vastavalt veetemperatuurile, kaitse- ja muudele funktsioonidele.

　　Üldiselt kasutatakse vesijahutusega soojuse hajumist üle 10P ja õhkjahutusega soojuse hajumist alla 10P.

Õhkjahutusega tööstuslikud veejahutid on üldiselt integreeritud masinad koos aurustite, kompressorite ja kondensaatoritega. Veidi suurema võimsusega õhkjahutusega tööstusliku veejahuti puhul on vaja arvestada kondensaatori jahutusventilaatori soojuse hajumise probleemiga, kui see töötab. Kliimaseadmete töökodades kasutamiseks peab kogu masin olema varustatud väljatõmbekanaliga, et juhtida jahutusventilaatori poolt puhutud soojus väljapoole.

Õhkjahutusega tööstusliku veejahuti saab teha ka jagatud tüüpi, kondensaator asetatakse otse õue (nimetatakse välisseadmeks) ning aurusti ja kompressor paigutatakse siseruumidesse (nimetatakse siseseadmeks). Arvestades aga külmutusagensi soojuse neeldumist kondensaatori ja aurusti vahelise ülekande ajal, reguleeritakse siseseadme ja välisseadme vahelist kaugust eelistatavalt 6 meetri piires. Lisaks on vaja isoleerida külmutusagensit transportivad vasktorud. Ventilaatori toitekaabli ja juhtkaabli saab vedada koos vasktoruga, nii et kliimaseadmel on vaja ainult ava avada ja toru läbida.

Tööstuslike rakenduste puhul, kus kasutatakse väikese vooluhulga ja väikese soojuse hajumisega õhkjahutusega jahuteid, kasutatakse integreeritud tüüpi tavaliselt otse ja soojuse hajumise probleemi võib praegu ignoreerida. Suure vooluhulga ja suure soojuseraldusega õhkjahutusega jahutite jaoks saab valida jagatud tüübi.

Õhkjahutusega jahuti kondensaatori jahutusefekti mõjutab veidi väliskeskkonna hooajaline kliimamuutus, samas kui vesijahutusega jahuti kasutab suhteliselt stabiilse soojuse hajumise efekti saavutamiseks veetorni, kuid selle puuduseks on see, et vesi. torni on vaja ja liikuvus on halb.

　　Tööpõhimõtte diagramm:

　　Õhkjahutusega jahuti kasutab soojuse vahetamiseks vee ja külmutusagensi vahel kesta ja toruga aurustit. Külmutusagensi süsteem neelab vee soojuskoormuse, jahutab vett, et toota külma vett, ja edastab soojuse kompressori toimel ribidega kondensaatorisse. Seejärel juhitakse see jahutusventilaatori abil välisõhku (tuulejahutus)

　　Funktsioonid:

1. Õhkjahutusega jahutit ei pea ühendama jahutusveetorniga ja see sobib vähese lisandiga keskkonda. (Külma veetornis segunevad lisandid kergesti ja tolm põhjustab jahutusvee tsirkulatsiooniringi ummistumise, mille tulemusena väheneb jahutusvõimsus).

2. Õhkjahutusega jahutid sobivad kõige paremini halva veekvaliteediga piirkondadesse, mis võib säästa muid külmaveetornide tarvikuid.

3. Kasutades suure võimsusega kondensaatorit, töötab see hõlpsalt ka kuuma ilmaga.

4. Minimeeri põrandapind ja lihtne paigaldus.

5. Õhkjahutusega jahuti kasutab ülalt-välja õhukujundust.

　　Rakendus

Jahutusseadmeid kasutatakse laialdaselt plastides, galvaniseerimises, elektroonikas, kemikaalides, ravimites, trükkimises, toiduainete töötlemises ja muudes tööstuslikes külmutamisprotsessides, mis nõuavad külmutatud vett, või neid saab kasutada ka villades, restoranides, hotellides, asutustes, koolides, tehastes jne. ruum pakub mugavust konditsioneeriga aladel. Jahutite laia kasutus- ja kasutusvaldkonna tõttu ei ole võimalik neid kõiki siin üles lugeda. Alljärgnev tutvustab vaid lühidalt mõningaid kohaldatavaid tööstusharusid, kus jahuteid tööstustööstuses enim kasutatakse:

Tööstuslikke jahuteid (temperatuurivahemik: +20 kraadi kuni -25 kraadi reguleeritav) kasutatakse laialdaselt mitmesugustes tööstuslikes tootmises - 1. Keemia (teadus)tööstus 2. Plasttooted, plastmahutid, kilede valmistamine, plastist terasprofiilid, torud, juhtmed, kaablikestad, rehvitööstus 3. Galvaneerimise ja tööpinkide lõikevedelike jahutustööstus 4. Farmaatsiatööstus 5. Elektroonikatööstus 6. Riistvara tööstus 7. Toidu- ja joogitööstus 8. Jalatsitööstus 9. Laboratoorium 10. Meditsiiniseadmed 11. Optika instrumendid jne.

1. Keemiatööstus

Seda kasutatakse peamiselt keemiliste reaktsioonide veekeetjate (keemiliste soojusvahetite) jahutamiseks ja jahutamiseks, et eemaldada keemiliste reaktsioonide käigus tekkiv tohutu soojus õigeaegselt, et saavutada jahutamise (jahutuse) eesmärk toote kvaliteedi parandamiseks.

2. Plasttoodete, plastmahutite, toiduainete pakkekilede, meditsiiniliste pakendikilede jms töötlev tööstus.

Plasttoodete (telerid, arvutid, pesumasinad, mobiiltelefonid, külmikud, kliimaseadmed, plastmänguasjad, autode plastiktarvikud jne) survevaluprotsessis mõjutab see, kas jahutus (jahutus) saab olla õigeaegne ja tõhus, otseselt toodete välimus ja kvalifitseeritud välimus. mõjutades seeläbi tootmise efektiivsust, tootmiskulusid ja ettevõtte kasumit.

Jahutitest on veelgi lahutamatum plastmahutite (pudelipuhumine) ja pakkekilede tootmine. Kui plastmahutit ei suudeta tootmisprotsessi käigus õigel ajal jahutada ja vormida, ei saa toodetud anum täis, seina paksus on ebaühtlane, värvus ei ole hele või ei saa isegi moodustada, mille tulemuseks on madalam toote kvaliteet . Pakendikile tootmisel, kui puudub jahutamine ja külma vee (tuule) moodustumine, ei saa toota kvalifitseeritud tooteid. Kui jahutamiseks kasutatakse jahuti (jääveemasina) pakutavat külma vett (õhku), ei saa see mitte ainult oluliselt parandada toote kvaliteeti, vaid ka parandada tootmise efektiivsust.

3. Galvaniseerimisvedeliku, hüdraulikaõli ja tööpinkide lõikeriistade jahutusvedeliku jahutus

Galvaniseerimise tootmisel tekitab galvaniseerimislahus galvaniseerimisreaktsioonis pidevalt soojust, nii et galvaniseerimislahuse temperatuur tõuseb järk-järgult. , tasasus ja pinnaviimistlus avaldavad suuremat mõju. Kui otsustate kasutada galvaniseerimislahuse jahutamiseks ja püsiva temperatuuri hoidmiseks jahuti pakutavat jahutatud vett, paraneb oluliselt galvaniseerimise tootmisprotsess ja tootmise efektiivsus.

Tööpingi lõikeriista jahutusvedeliku jahutus ja tööriista serva temperatuuri reguleerimine mõjutavad otseselt tööriista kasutusiga ja toote kvaliteeti.

4. Farmaatsiatööstus

Farmaatsiatööstust kasutatakse peamiselt temperatuuri ja niiskuse reguleerimiseks tootmistsehhis ning reaktsioonisoojuse eemaldamiseks API-de tootmisel.

5. Elektroonikatööstus

Elektroonikakomponentide tootmisprotsessis on vaja komponente hoida või jahutada kindlal temperatuuril, et elektroonikakomponentide tööparameetreid saaks projekteeritud olekus juhtida.

　　Sisemine struktuur

　　Konfiguratsiooni struktuur

1. Kvaliteetne kompressor

Jahuti südamena võtab jahuti kasutusele uue imporditud kvaliteetse originaalkompressori Euroopast, Ameerikast ja Jaapanist, millel on sisseehitatud ohutuskaitse, madal müratase, energiasääst ja vastupidavus;

2. Veepaagi aurusti

Roostevabast terasest paksu veepaagi aurusti, sisseehitatud automaatne vee täiendamine ja muud seadmed, mis välistavad vajaduse paisuveepaagi järele inseneripaigaldises, mugavaks paigaldamiseks ja hooldamiseks ning sobivad erilisteks puhkudeks, nagu suur temperatuuride erinevus ja väike vooluhulk;

3. Vesijahutusega kondensaator

See on valmistatud uusimast ülitõhusast väliskeermega vasktorust, millel on suur soojuseraldus, väike suurus, kõrge efektiivsus ja energiasääst.

4. Õhkjahutusega kondensaator

Kiire mulgustamine, usaldusväärne kvaliteet, sekundaarne äärik, kompaktsem kontakt vasktorude ja ribide vahel, kõrge soojusvahetuse efektiivsus, uued imporditud vasktorud ja automaatne põlvekeevitus suurendab oluliselt hapnikutihedust ja hoiab ära külmutusagensi lekke. ;Sobib eriti hästi veepuuduse või kõrge veekaredusega piirkondadesse

5. Seadme konfiguratsioon

Varustatud ühe kiibiga juhtimissüsteemi, sisseehitatud kompressori kuivati ​​filtri ja paisuventiiliga, hoolduskäsiklapi liidese ja muude seadmetega, et tagada masina usaldusväärne ja ohutu töö ning hõlbustada hooldust.

　Teie teadmiseks jagatakse kogu valdkonna edulugusid

　　Toote parameetrid (R407C)

　　Läbige ISO9001 kvaliteedisüsteemi sertifikaat ja CE-sertifikaat
